结构概述

YGW型系列电热恒温鼓风干燥箱容积有40升、70升、140升、220升四种规格，美观实用。外壳体均采用优质钢板焊接而成，表面喷涂，内室钢板喷涂耐高温银粉漆或不锈钢板制成，设有二至四层搁板。隔温采用超细玻璃棉，箱门设有双层玻璃观察窗，工作室与箱门装有耐热硅橡胶或石棉绳隔温密封。干燥箱的电源开关、控温仪等操作件均集中在箱体前面，便于操作。

    箱内加热恒温系统装有电加热器、控温仪、风机、合适的风道结构组成。当接通电源时，风机同时工作，将电热器产生的热量通过风道排出，经过工作室内干燥物品再吸入风机，如此不断循环使温度达到均匀。

控温仪为微电脑智能型数字控温仪，采用递进式加温，最大限度抑制温度过冲，具有自整定功能，控温精度高，设定温度带有保护装置，同时具有跟踪报警功能

使用方法

1、将被干燥的物品放入工作室内，关好箱门后再接通电源。

2、调节控温仪设定温度，加热指示灯亮，开始进入加热，方法如下：

     将电源开关拨至“开”处。约7秒钟，控温仪上部显示箱内温度，下部为设定温度。按↑↓键一下，上排显示SP，按▲或▼键使下排显示为所需要的设定温度，再按↑↓键一下，上排显示ST(   按▲或▼键使下排显示为所需要的定时时间，当ST设置为0时仪表取消定时功能，当ST设置不为0时，仪表才有定时功能。正常情况无需设定时间，本时间为本机工作计时，到时关闭，没有再起动功能。）再按↑↓键一下，回到标准模式控温仪设定即告结束，仪器即可正常工作。一般情况下，加热90分钟后温度控制进入恒温状态。

3、打开箱门，把所需物品放入箱内，关好箱门，如箱门开门时间过长，箱内温度有些波动，这是正常现象。

4、在物品干燥期间，除非放、取箱内物品外，最好不要打开箱门，以免影响温度。

5、当所需工作温度较低时，可采用二次设定方法，这样可降低或杜绝温度过冲现象，使工作室尽快进入恒温现象。

6、根据需要选择干燥时间，干燥结束后，把电源开关拨至“O”，如不马上取出物品，小心烫手，可先打开箱门，降低箱内温度。

7、控制器的自整定功能（把设定时间设为0，取消定时，自整定结束后，再设定定时时间）

若控温效果不理想，请启动自整定功能，按6键4秒后AT指示灯闪烁，控制器开始自整定，自整定自动结束后RUN指示灯长亮；此时控制效果将会大大改善。

h在自整定过程中，按6键4秒后运行指示灯长亮，自整定将停止，控制器按原来的PID参数进行控制。

h按SET键4秒钟以上出现LK，将LCK调18，再按下SET键上排显示控制参数的提示符(详见控制参数一览表)，按5或6键，使下排显示为所需要的值。长按SET回到标准模式。（无键按下1分钟后自动返回到标准模式）

8、定时功能：

当ST设置为0时，控制器取消定时功能，控制器一直运行；当ST设置不为0时，控制器才有定时功能，当控制器的运行时间到，下排显示END，蜂鸣器鸣叫，控制器停止工作，按任意键可消音，同时按5键和6键4秒可重新启动。定时功能启动时RUN指示灯闪烁，无定时或定时还未启动则RUN指示灯长亮，ALM灯常量表示故障报警

注意事项

1、干燥箱外壳必须有效接地，以保证使用安全。

2、干燥箱应放置在具有良好通风条件的室内，在其周围不可放置易燃易爆物品。

3、箱内物品放置切勿过挤，必须留出空间。

4、箱内外应经常保持清洁，长期不用应盖好塑料防尘罩，放在干燥室内。

5、禁止烘易燃易爆物品

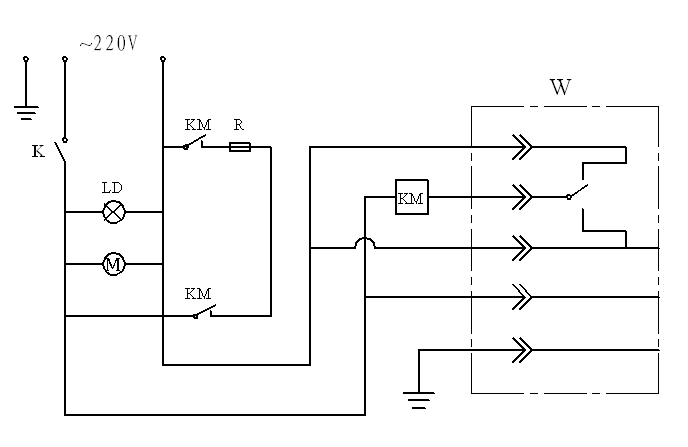

电器原理图

装箱清单

故障处理

军用、民用、电子、汽车、航空、航天、兵器、船舶、通信设备、机械、医疗机械、生物化工等领域。
